主板短路如何修|台式机主板短路检测

主板是电脑最基本的也是最重要的部件之一，安装在机箱内。 有的用户为了更好的去使用，经常将主板拆下来清扫，等再装上去的时候，由于操作失误，导致主板出现短路，真是B了狗了，下面，系统家园官网主编跟大家教程主板短路修复技巧。

什么原因导致台式机主板短路的呢？如果电脑的主板出现短路，就会导致机箱重启不了，开机关不了的处境，影响用户的使用。许多的用户都是手忙脚乱，慌了神，不知所措，没有那经验，或者换掉，下面，主编给大家共享主板短路修复经验。

主板短路如何修

主板短路的一般维修思路：

⑴主板短路故障现象：插电源电流即可拉到5A，电压拉低到0V或接近0V，主板有的会有烧糊的异味。

⑵主板短路维修检测办法：

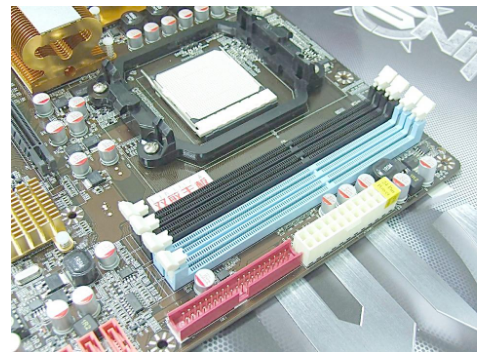

主板系统软件图文1

1、首先，仔细观察主板各部分元件是否有变色烧糊的痕迹。

一般来说，当每个元件在出现短路时，由于消耗大电流，会导致元件发热过高而出现外观鼓包或变色变焦等。如有烧糊元件。判断烧糊元件作用及位置，然后分析元件损坏原因。

一般有两种原因：①元件本身损坏;②后级短路导致元件负载过大。判断好之后，更换好的元件。

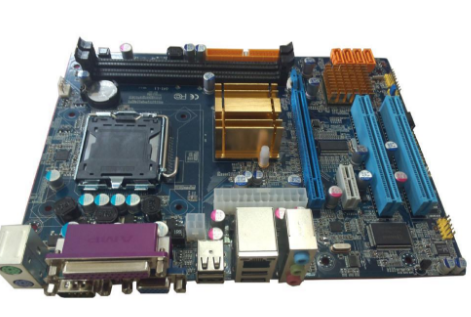

电脑主板系统软件图文2

如果更换后，依然主板短路，继续往下查看。

2、将稳压电源的电流门限配置小一些，防止电流过大导致主板其他元件损坏，或者电流过大元件发热产生危险(烫手)。

可以先将稳压电源的电流配置在1A左右，然后插电源，用手轻轻触摸，查找发热元件，如找到，将它更换掉;如果找不到明显元件，加大电流，继续查找。

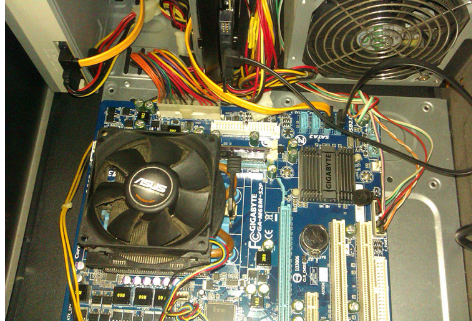

短路系统软件图文3

3、维修常见短路元件。

⑴陶瓷电容：

陶瓷电容是多层片式结构，原理便是两个带电导体相互靠近，彼此绝缘，就会容纳电荷。而电容的两端是不能通的。陶瓷电容的损坏故障现象便是短路击穿，使用万用表去测量，阻值0欧姆。并且不会因为电流的升高而断路，会一直保持在短路状态，而且会产生高温。外观可以看出两端触点有腐蚀的痕迹。陶瓷颜色变深或变得不均匀。一般在主供电或公共端的滤波陶瓷电容损坏几率比较高。

⑵高低端Mos管：

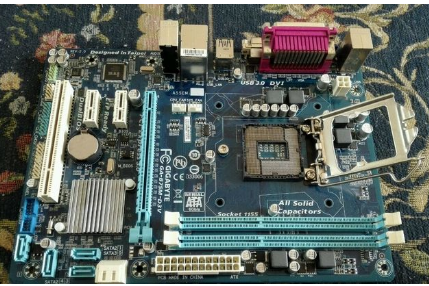

电脑主板系统软件图文4

高低端Mos管在电路中的作用是dC-dC降压，将适配器的电压转换为主板所需要的各路电压。高低端Mos管一般都是n沟道(只有少部分充放电芯片会使用p沟道)，高低端Mos损坏的现象便是击穿。使用万用表去测量形成了通路。一般常见原因是由于供电控制芯进水或损坏，导致Mos管G极失去控制信号(Mos管不可以在没有供电芯片时即可加电，否则即可导致击穿损坏)。如果遇到Mos管损坏的故障，要综合考虑故障原因，防止更换后依旧短路，导致后级元件烧毁。

上述是电脑主板短路的原因及处理办法的全面教程
